新能源纯电动汽车简介:
纯电动汽车(Blade Electric Vehicles,BEV)是一种采用单一蓄电池作为储能动力源的汽车,它利用蓄电池作为储能动力源,通过电池向电动机提供电能,驱动电动机运转,从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等,这些电池可以提供纯电动汽车动力。同时,纯电动汽车也通过电池来储存电能,驱动电机运转,让车辆正常行驶。
纯电动专用车优点:
(1)零排放。纯电动汽车使用电能,在行驶中无废气排出,不污染环境。
(2)能源利用率高。有研究表明,同样的原油经过粗炼, 送**电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,再经汽油机驱动汽车的要高。
(3)结构简单。因使用单一的电能源,省去了油箱、发动机、变速器、冷却系统和排气系统,相比传统汽车的内燃汽油发动机动力系统,其结构大为简化。
(4)噪声小。在行驶过程中振动及噪声小,车厢内外十 分安静。
(5)原料广。使用的电力可以从多种一次能源获得,如煤、核能、水力等,解除了人们对石油资源日见枯竭的担心。
(6)移峰填谷。对于发电企业和电力公司来说,电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电,可以 平抑电网的峰谷差,使发电设备日夜都能充分利用,从而大大提高经济效益。
路面养护车产品功能特点
1、前排7喷嘴形成的高压喷射水幕,左右15度的偏角,可有效清洁路面。
2、左右超过45度偏角的单点清淤,**限度的清除顽渍。
3、后置15-20米长的高压卷盘配多种角度的清洗**,是清除小广告的好帮手。
4、车载上装带动高压泵,整套机组性能稳定可靠。
5、优质电动推杆系统,运行流畅。
产品简介:

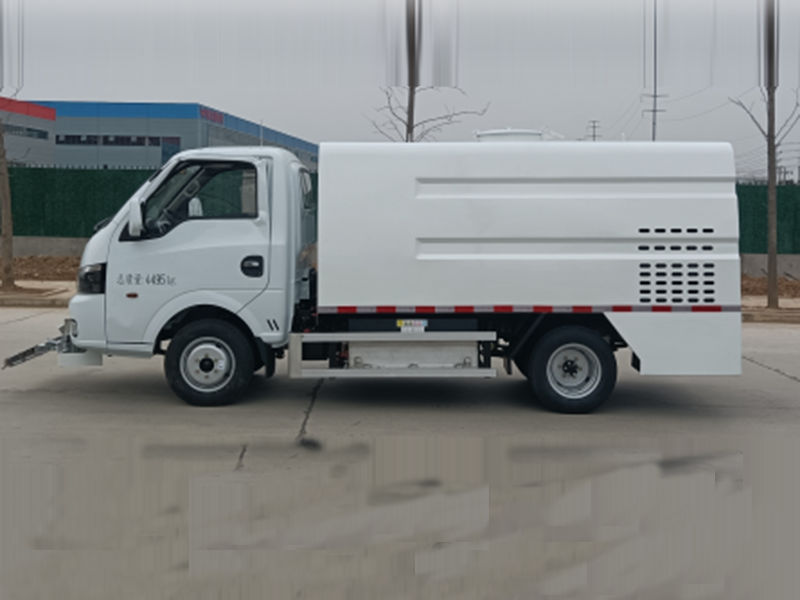

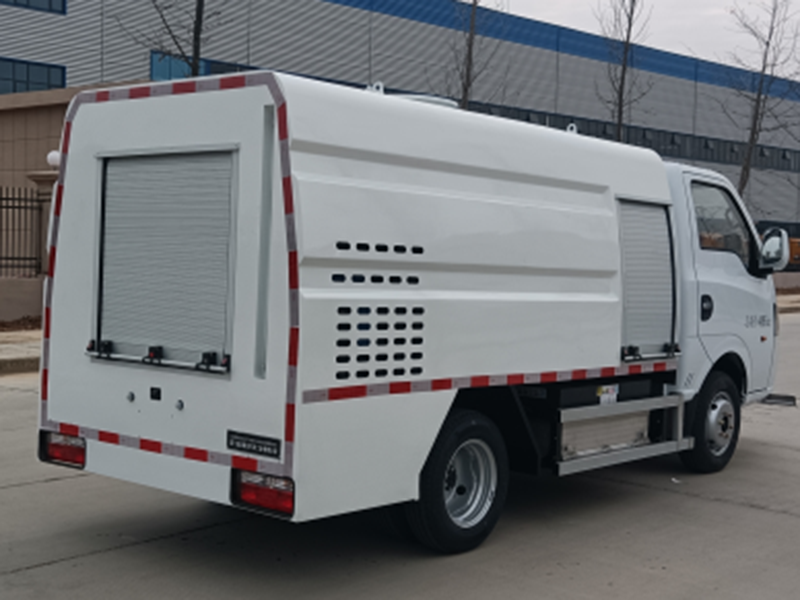

CL5041TYHBEV纯电动路面养护车是新能源路面养护专用车辆,该车型选用东风纯电动底盘改装,具有噪声低、能耗低、易操作、无排放污染等特点。整车作业效率高,工况时间长,造型时尚,技术达到国内**水平。
性能特点:
● 高低压水泵均采用电机驱动,冲洗压力无极可调,实现提升效率、节能降耗、绿色环保的要求.● 配备前置高压清洗,通过左右角度及位置调节实现高效清洗
产品简述
该产品是一款高端智能型路面养护车,产品采用东风汽车公司EQ1041TACEV3型二类载货汽车纯电动底盘改装,加装清水箱、高压水路系统、电气系统等部件改装而成。
主要技术参数
项目 | 参数 | 备注 | |
公告号 | 整车公告号 | CL5041TYHBEV | |
底盘公告号 | EQ1041TACEV3 | / | |
质量参数 | **总质量(kg) | 4495 | / |
整备质量(kg) | 2880 | ||
载质量(kg) | 1485 | ||
尺寸参数 | 整车尺寸(mm) | 5235,5595X1820X2240,2275 | / |
轴距(mm) | 2800 | / | |
前/后悬(mm) | 1176/1259 | / | |
动力电池 | 电池类型 | 磷酸铁锂 | / |
电池厂家 | 湖北亿伟动力有限公司 | / | |
成箱型号 | T5-160L-1P60SHW | / | |
电池电量(kWh) | 61.824 | / | |
标称电压(V) | 386.4 | / | |
标称容量(Ah) | 160 | / | |
电池能量密度(w.h/kg) | 142.18 | / | |
电机 | 类型 | 永磁同步电机 | / |
额定功率/峰值功率(kw) | 55/110 | / | |
额定扭矩/峰值扭矩(N.m) | 150/318 | / | |
额定转速/峰值转速(r/min) | 3500/12000 | / | |
其他 | **车速(km/h) | 90 | / |
续驶里程(km) | 265 | 等速法 | |
充电时间(h) | 1.5 | / | |
上装参数 | 连续作业时间(h) | >6 | |
高压水泵**压力(bar) | ≥150 | ||
高压水泵**流量(L/min) | ≥30 |
上装参数表
箱体参数 | 箱体厚度 /涂层 | 4.5mm | ||
箱体容积 | 1.2m³ | |||
罐体材质 | Q235碳钢 | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用性能参数 | 管路直径(mm) | 20# | ||
驱动方式 | 永磁同步电机驱动,可根据需要实时调速,取力操作与底盘行驶系统无任何关联,用车体验感**。 | |||
水箱容积( m3 ) | 1.2 | |||
高压清洗宽度(mm) | 1500-2000 | |||
高压清洗作业速度(km/h) | 3-15 | |||
**清洗能力(m2/h) | 30000 | |||
卷盘(m) | 15 | |||
作业时间(h) | 0.5-2 | |||
作业噪声(db) | < 88 符合GB7258规定 | |||
高压水泵 | 喷水形式 | 高压雾状 | ||
主要元件组成 | 高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 | |||
高压水泵 | GTM | |||
安装位置 | 高压 | 驾驶室前置喷水架、卷盘 | ||
**型式 | 电子**,一键操作 |
【整车公告参数】 | ||||||
产品名称 | 程力牌CL5041TYHBEV型纯电动路面养护车 | |||||
总质量(kg) | 4495 | 驾驶室准乘人数(人) | 2 | |||
额定质量(kg) | 1485 | 外形尺寸(mm) | 5235,5595X1820X2240,2275 | |||
整备质量(kg) | 2880 | 货厢尺寸(mm) | XX | |||
轴荷(kg) | 1500/2995 | **车速(km/h) | 90 | |||
备注: | 备注:该车装备有水箱、喷水架、高压水**等专用装置,用于城市道非机动车道,人行道,护栏,路牙等的清洗养护作业;2.储能装置种类/生产企业:磷酸铁锂蓄电池/湖北亿纬动力有限公司;3.电机的额定/峰值功率:55kW/110kW;4.侧面防护装置材料为铝合金,连接方式为螺栓连接,后下部防护装置由专用装置替代,离地高度:350mm;5.ABS型号/生产企业:RL-108/瑞立集团瑞安汽车零部件有限公司;6.可选装ETC车载装置;7.选装前部装置时,前伸量为360mm,对应长度为:5595mm,未选装时,前伸量为0mm,对应长度为:5235mm;8.选装前对冲,后部喷水,上喷雾,下喷雾,不同的前喷装置,不同的箭头指示灯,选装不带前喷水架,选装电池罩,不同样式的前喷水架,选装装置在3%误差范围内,忽略不计,该车配备随车工具,冷却液,液压油加注正常对应整备2880kg | |||||
【底盘技术参数】 | ||||||
底盘型号 | EQ1041TACEV3 | 底盘名称 | 纯电动载货汽车底盘 | |||
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 | |||
轴数 | 2 | 轮胎数 | 6 | |||
轴距(mm) | 2800 | |||||
轮胎规格 | 185R15LT 8PR | |||||
钢板弹簧片数 | 3/5 | 前轮距(mm) | 1395 | |||
燃料种类 | 纯电动 | 后轮距(mm) | 1242 | |||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 | |||
TZ210XSZ03 | 成都壹为新能源汽车有限公司 | 0L | 110kw |
结构及特点
作业装置

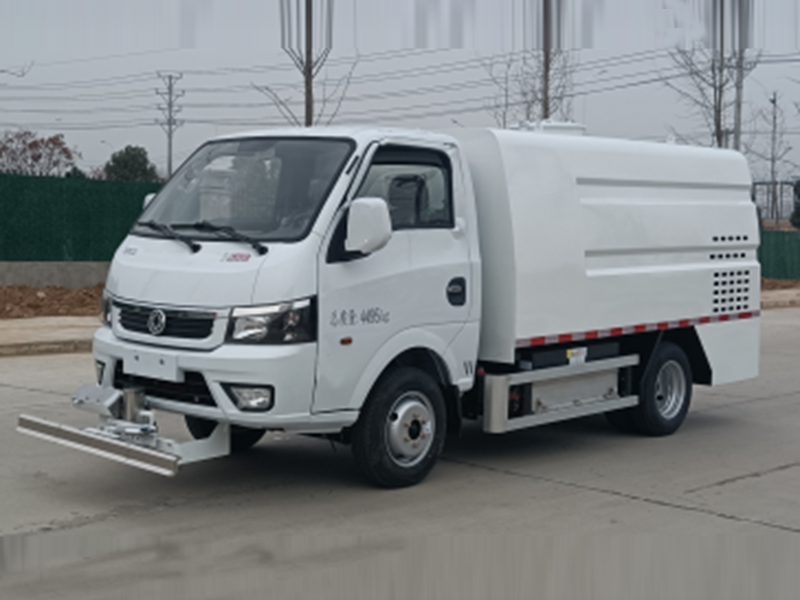

n 前喷水架
配置前喷水架,通过线状高压水幕对道路路面进行冲洗,冲洗宽度≥1.7m;可升降(上下100mm),可左右摇摆18°;
前喷水架

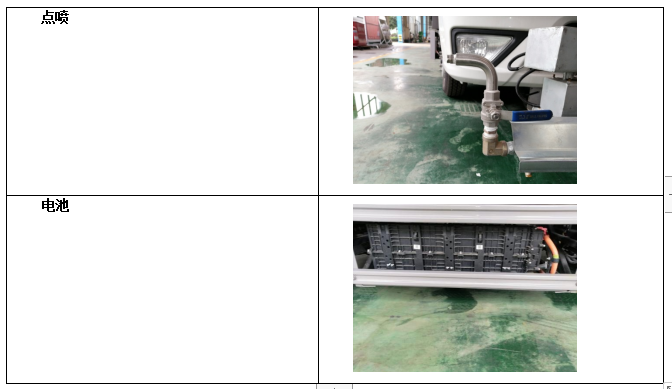

n 前点喷
通过柱状单点清洗,将车辆前方路段大块垃圾冲散,可进行上、下、左、右全方向点喷。
n 球阀开关式手推喷架
在车辆无法到达区域,将手推喷架连接箱体水源,对该区域进行道路清洗,清洗宽度≥1.4m。
球阀开关式手推喷架
n 卷管盘+手持喷**
使用高压喷**清洗路标、广告牌等,15米/20米可供选择,带弹簧护套,减少胶管磨损。
卷管盘+手持喷**
n 保护及提示装置
配置高压水泵防空转功能;低水位缺水报**功能;工作模式切换时,水路系统自动卸荷功能;配置语音报**装置;
n 中控屏
选配驾驶室中控屏,高压水路**系统采用电动执行器,采用CAN总线**技术,对常用作业模式实现高压球阀启闭。
n 作业监控
选配工作摄像头,对作业情况及作业效果的实时监控。
摄像头及液晶屏
上装动力系统
n 上装电机
采用永磁同步电机作为高压水泵的动力源。永磁同步电机具有体积小、质量轻、效率高、发热小、启动转矩大、能耗低等优点。
电机柱塞泵机组
n DCAC
DCAC将车辆动力电池高压直流电转为上装永磁同步电机所需的交流电,并可根据具体的作业工况要求对电机的转速进行调整。具有如下特点:
ü 整机采用铸铝开模设计,防护等级高;
ü 具备上电缓冲、温度检测、输入输出过压与欠压保护、过流保护、限流保护、过载保护等功能;
ü 高可靠性的模块化电路设计,具有优越的抗电磁干扰性能。
DCAC
二类底盘
电池的综合性能。底盘采用亿纬锂能的磷酸铁锂类型、61kWh大容量动力电池。动力电池电池配置加热功能,满足车辆在各种环境条件下使用需求。
动力电池箱由60个LF160方形铝壳单体电芯串联后PACK成箱,工作温度范围达-30℃~60℃,具有过温、过充、过放、短路等多重防护,性能稳定、安全可靠。
驱动系统(电机加减速箱)。底盘配置针对环卫车运营工况,定向研制的110kW大功率高效永磁同步型电机,高转速配置减速箱方案,在满足了电动车驾驶的舒适性和经济性的同时,还可实现25%以上的爬坡度,防护等级可满足IP68,安全可靠。
四合一**器。底盘采用东风新能源汽车有限公司为环卫车开发的四合一**器,集成了电机**器、DC/DC、高压输配电和上装高压预充取电共四项功能,其中上装配电15kW大功率取电接口,方便各类型上装电动化功率取电需求,,防护等级可满足IP68,安全可靠。
产品主要优势
节能降耗
**匹配上装驱动电机,使电机始终处于**效区域运行。采用电机与高压水泵直驱方案,提高传动效率,减少故障点。
质量优良
核心零部件均与一流知名企业合作开发;高压水泵采用国际知名进口品牌,可靠性高。清水箱采用304不锈钢,其他上装结构件整体电泳+烤漆,杜绝锈蚀。
产品主要结构

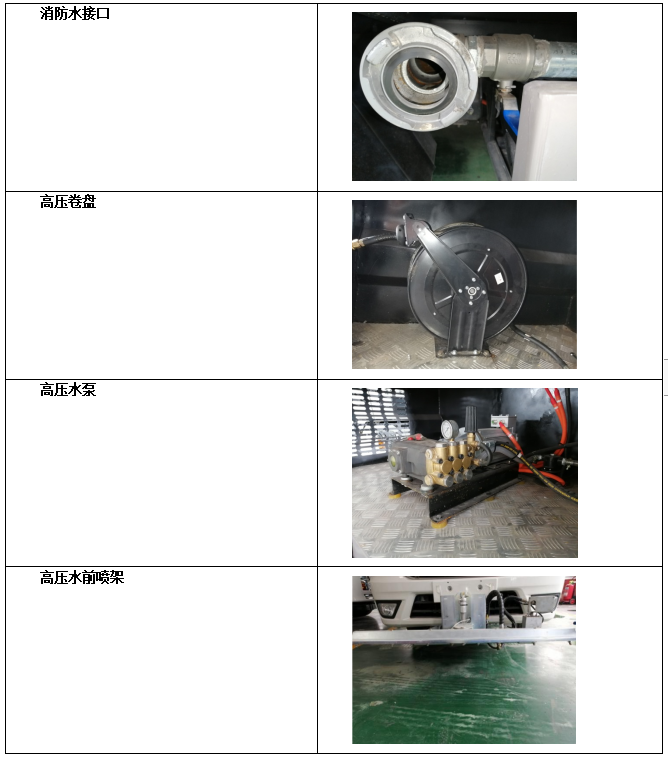

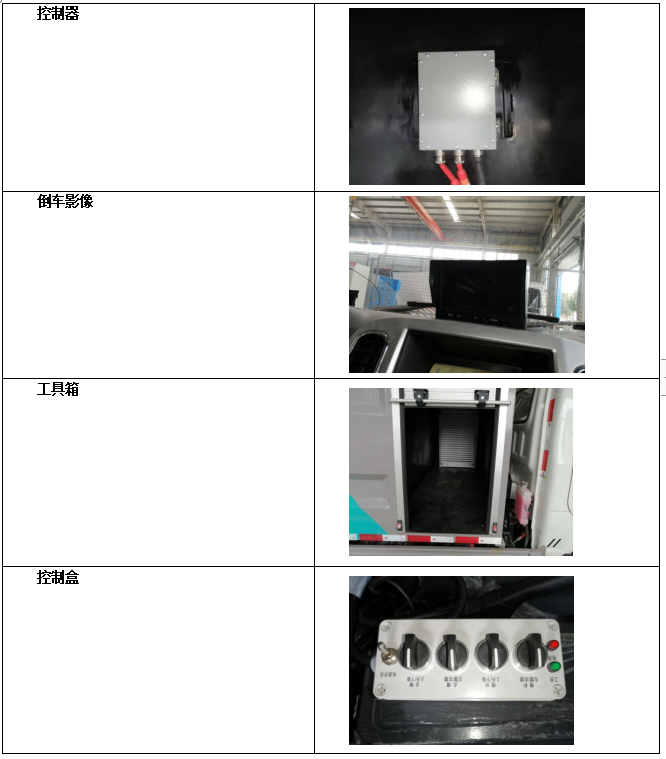

纯电动路面养护车细节结构展示:
